作者: bobwu 时间: 2008-2-11 21:04 标题: ZT 【原创】【贴图】我终于把T61的顶盖拆开了，大家看看里面的材料和结构吧

看过我的帖子或许知道，我的T61半年前买的，LCD里面底部进了一根头发，当时在回到国内，又修不了，这次回到了澳洲，打电话给澳洲的131426，他们确实是IBM，不论是电话里的自动语音，还是网上ESC+的页面，还是他们打电话过来自己对自己的称呼，都是IBM SERVICE CENTER，而按照后来DHL的发货和收货单来看，澳洲IBM维修中心是外包给了一个交SOLECTRON GLOBAL SERVICES的公司，位于悉尼的PADSTOW的地方，位于悉尼西南部，因为其实所有澳洲的IBM维修如果需要拿电脑去的话都是通过DHL来收货，而DHL也是IBM帮你联系好的，来回运费都是他们出，我的T61来回大概每次单趟100-110澳元的运费，这么一个来回，光是运费就是200-220刀，米真多
这个是DHL专门用来运笔记本的大大大盒子，里面是包了塑料纸的泡沫，东西很不错，笔记本放里面，不管怎么动都不会移位和撞伤

这次因为这根头发，他们给我换了一个LCD，说来其实服务还是不错的，换来的LCD好像响应度和亮度可视角都比原来的好，应该不是心理作用，而且他们说这个LCD是新的，因为T61出不久，宽屏的LCD很少有人修，这个是从新加坡总部发货过来的，但是有点小遗憾，就是换来的LCD有一个绿色的亮点，不过其实这么高的分辨率，我也习惯了，无所谓。不过我也正在和IBM联系让他们再给我换一个LCD，昨天他们打电话来说，他们维修中心没办法做决定，他们要上报"LENOVO"去审批，注意咯，这里他们电话里告诉我的可是LENOVO，是我这2周里听到的第一次LENOVO。
言归正传，今天要说的是拆顶盖，我看以前网上从来没有能自己拆开T61顶盖的，就算是有能看到蜂窝结构的，那也是官方的贴图，那些唯一的拆解评测，都是转自同一个地方，都是拆了下面，等拆到屏幕都没办法了，今天我自己研究了下IBM T61的硬件手册，然后胆大心细，终于把顶盖拆开了，让大家看看真实的蜂窝，然后让大家看看真实的顶盖到底是什么材料，大家在网上议论已经很久了，今天眼见为实！！！
所有照片都是我用我的NOKIA N73拍摄，没有专业相机那么精细，请包涵

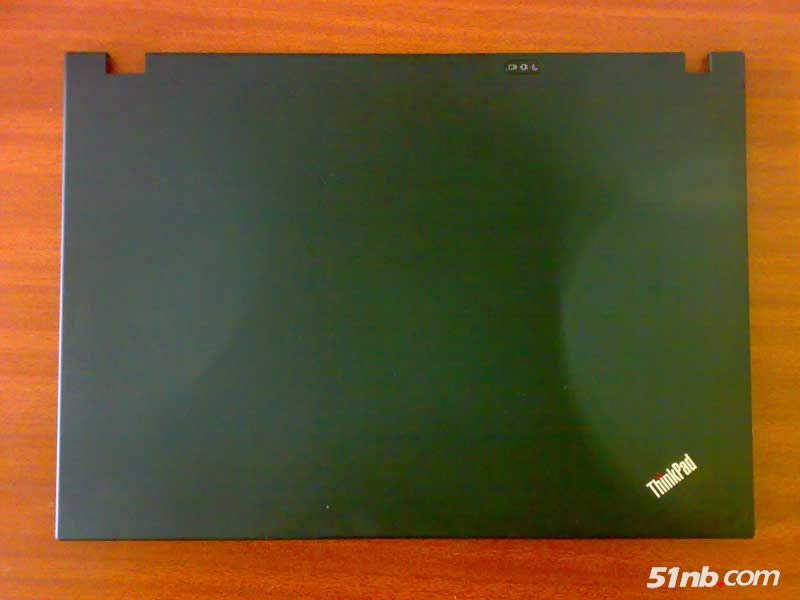

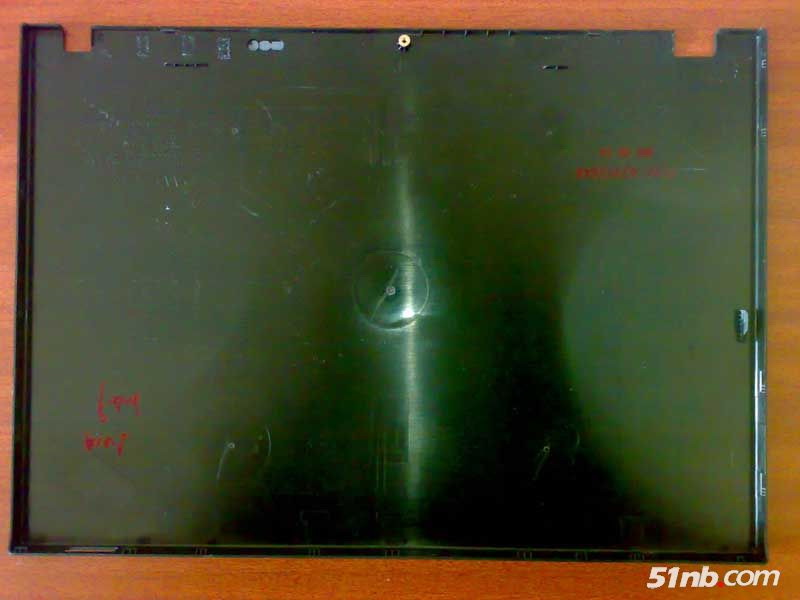

透过闪光灯的光，大家已经隐约感觉到是什么材质了吧？
对了，是“塑料”！！！
但是，没有关系，因为里面蜂窝的结构确实确实相当的坚固，所以大家也不用在意塑料是不是不好，因为这个也不是普通的塑料，里面有加东西

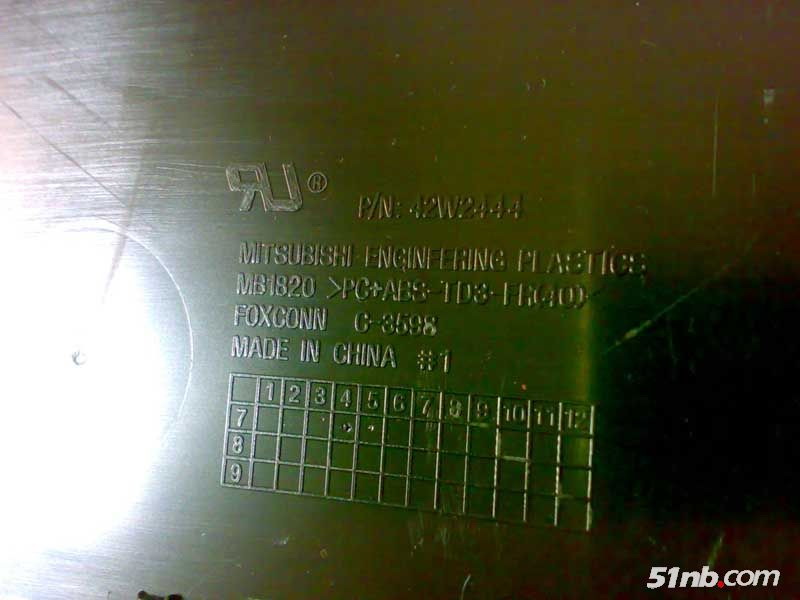

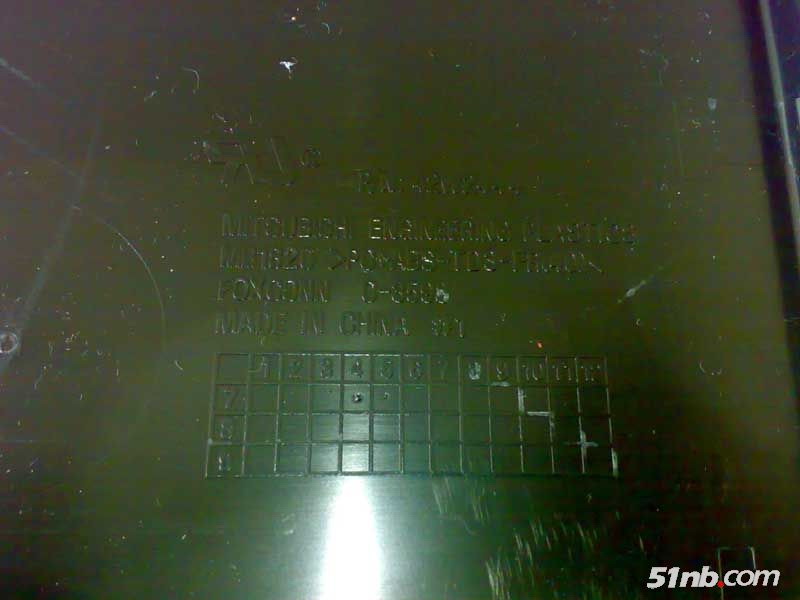

大家可以清楚的看到，是iPC+ABS-TD3-FR(40)，我不知道是什么东西，但是第一行就更明显了，看到了没有？
MITSUBISHI ENGINEERING PLASTICS，大家略懂英文就应该知道是什么了。对！这个是“三菱的工程塑料”！

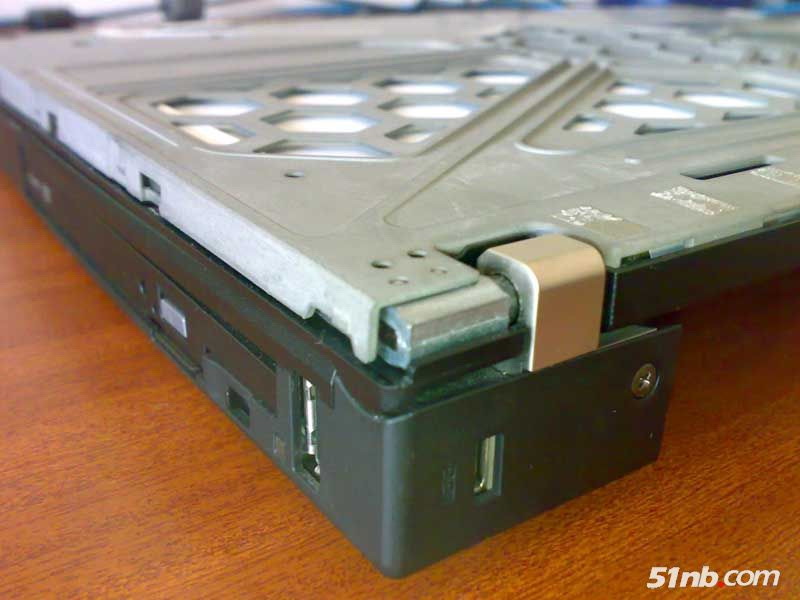

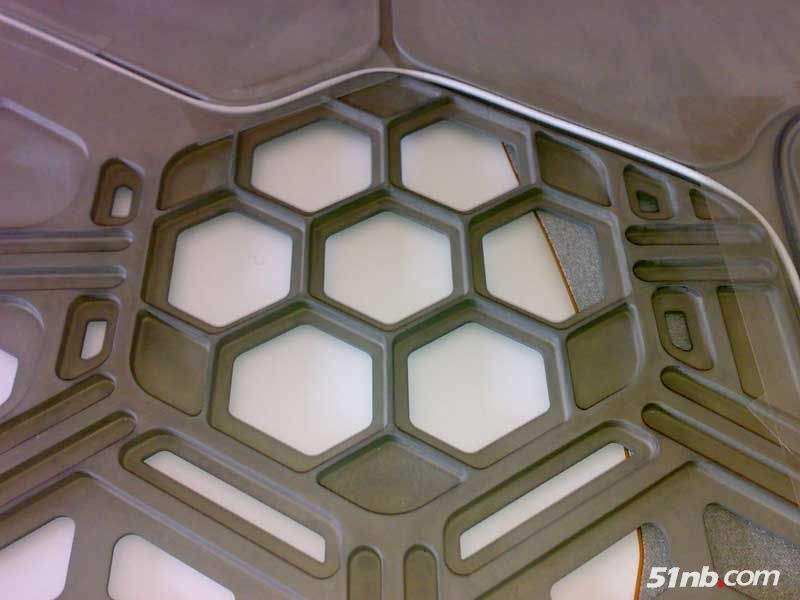

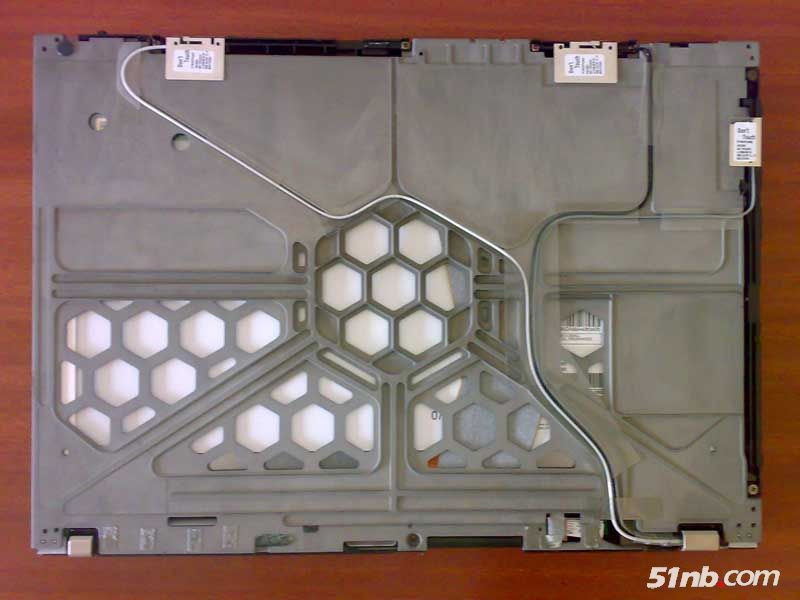

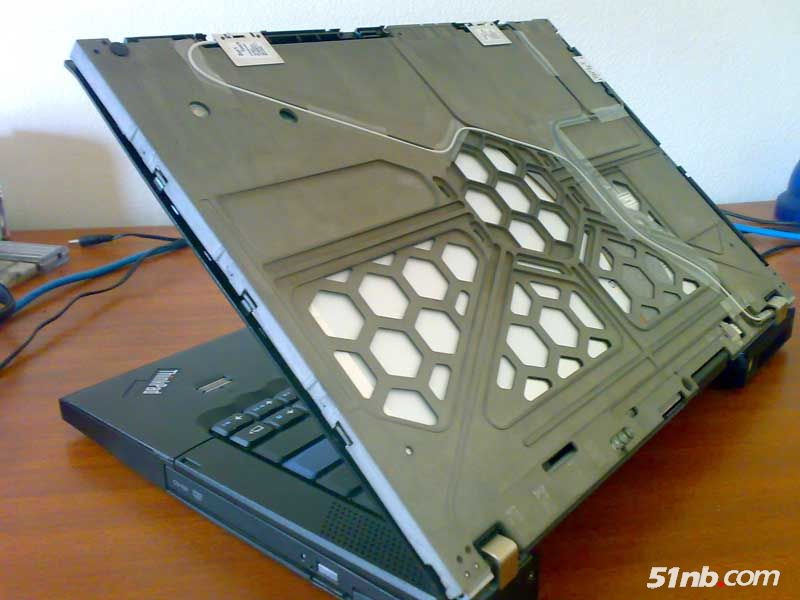

久违的蜂窝状防滚架，大家拆开就知道防滚架是中间鼓起的，所以后壳如果要紧紧包住防滚架，已经要做的和防滚架一样的形状，所以当时是中间鼓起的了，我想大家也不喜欢把外壳做平了，四周其实是空洞的，我想这样四周撞一下，空洞的地方根本没有支撑里，所以！外壳是中间鼓起是完全正常而且有理由的，不是大家说的什么缺陷，因为它完全是为了能承受更大撞击的防滚架形状而设计的

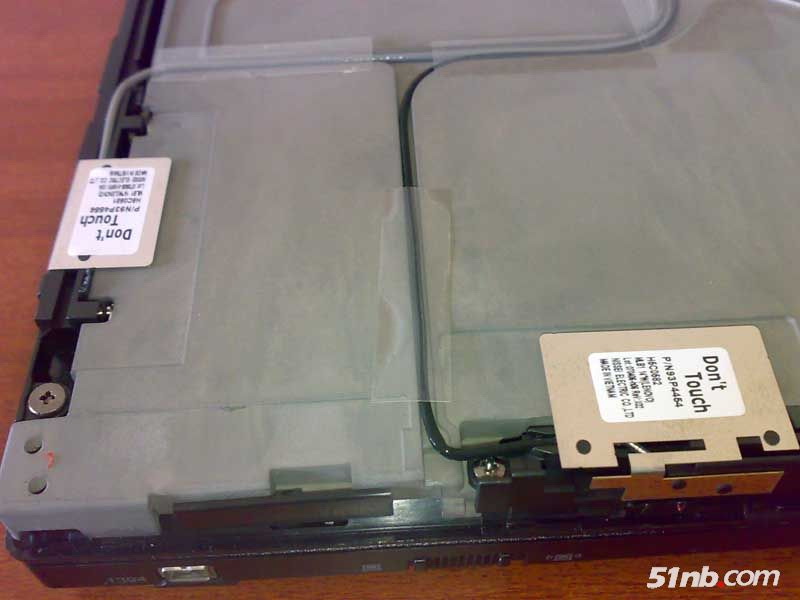

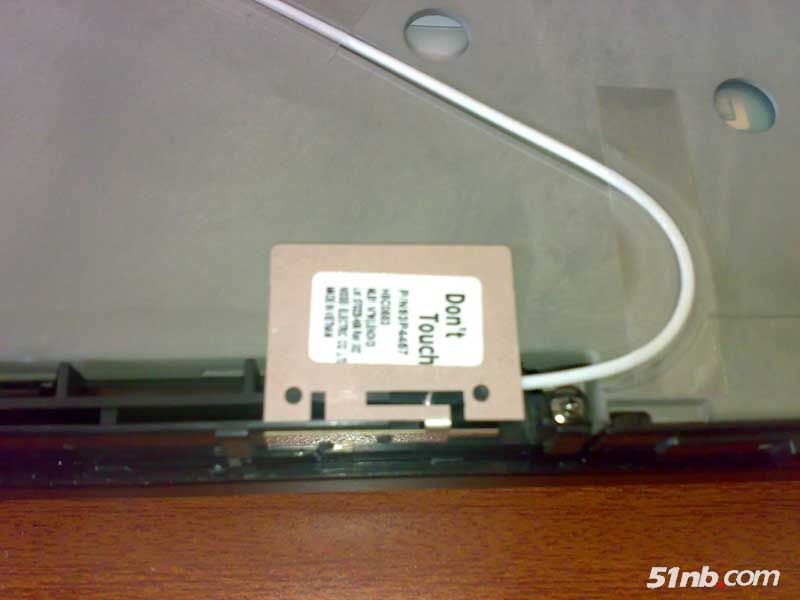

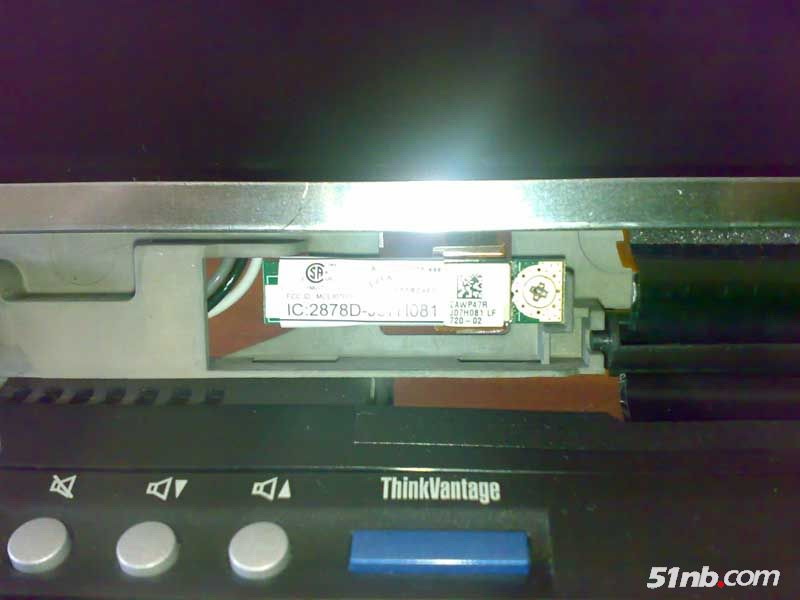

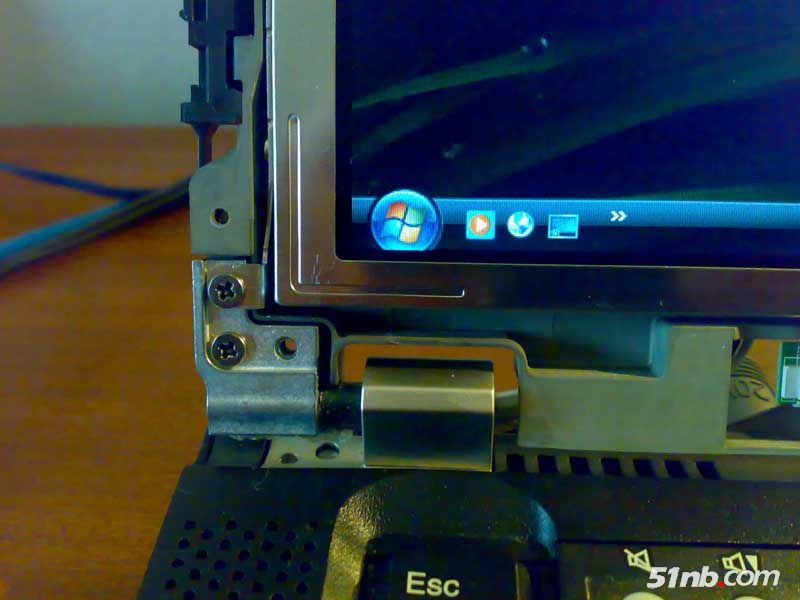

按照硬件说明，拆开了后盖，才可以拆前盖，而且拆的时候，要把周围3个无线天线也拆下，因为天线的黑色塑料部分后面有前盖和防滚架连接的卡勾，大家千万不能硬来！！！

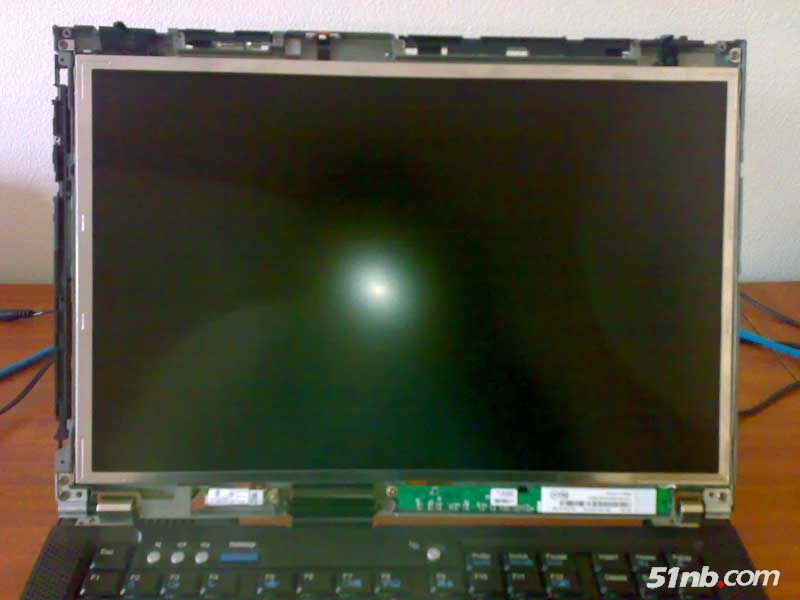

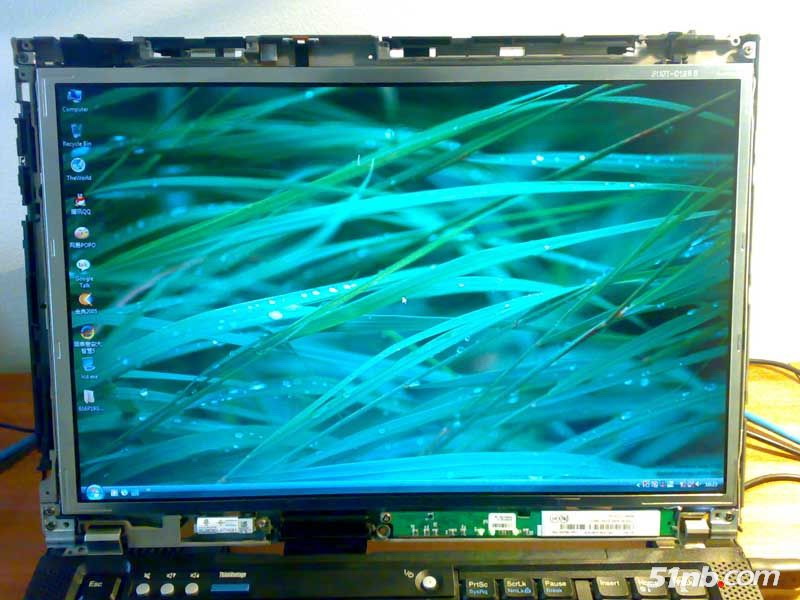

现在我就这么衣果着看机了，哈哈哈哈

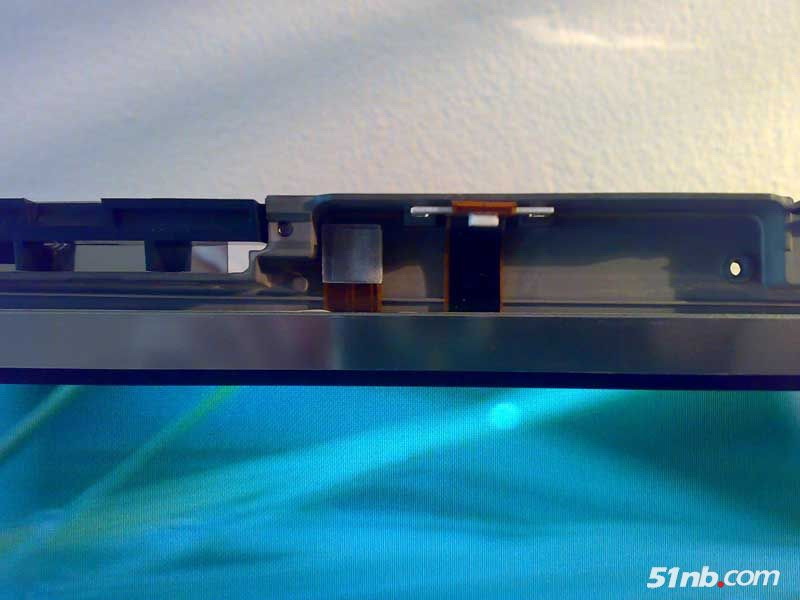

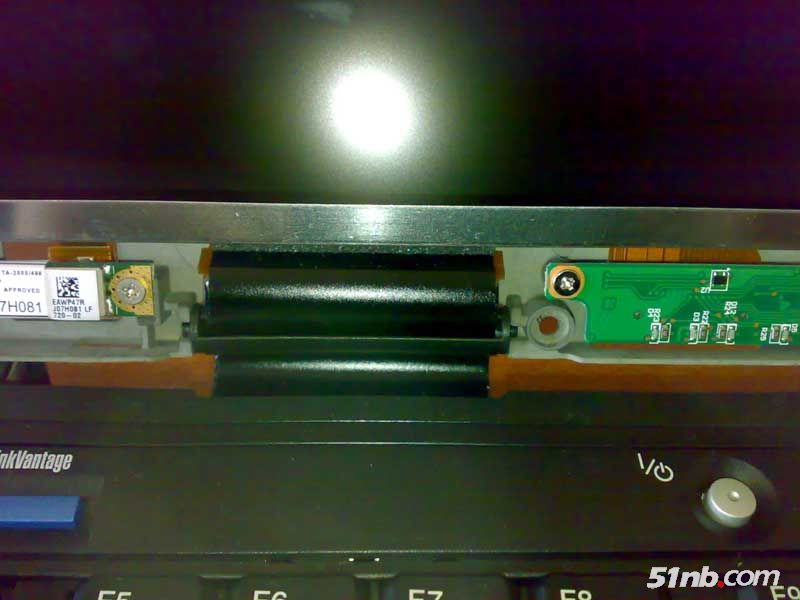

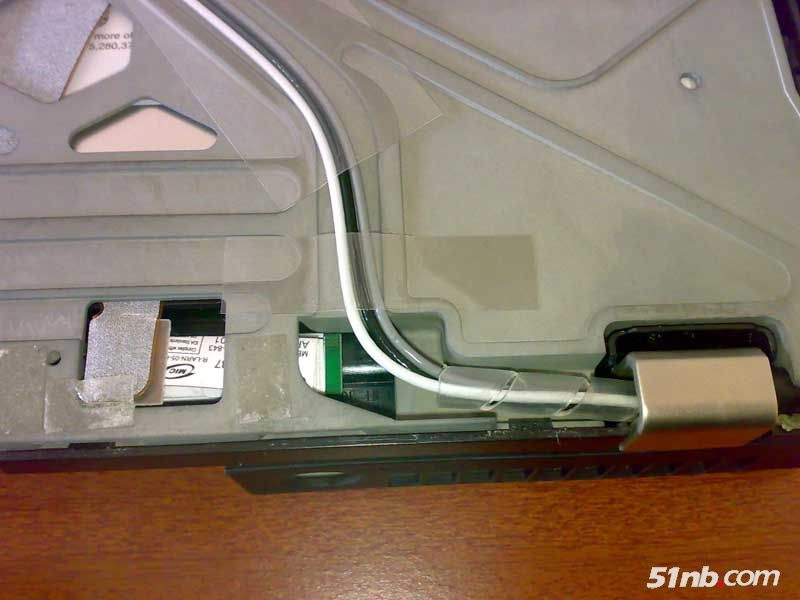

这个是那个小灯的位置，边上的线是摄像头的，因为本人在澳洲，东西是美国买的，我的型号不带摄像头

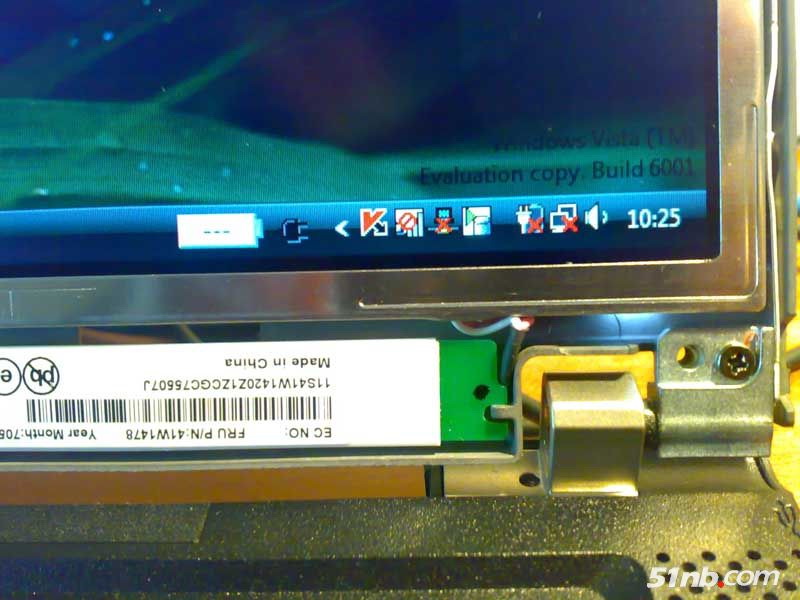

哈哈，刚拍的，悉尼时间10点25分，现在夏令时差3小时，国内7点25，大家或许都在睡觉吧，哈哈哈哈

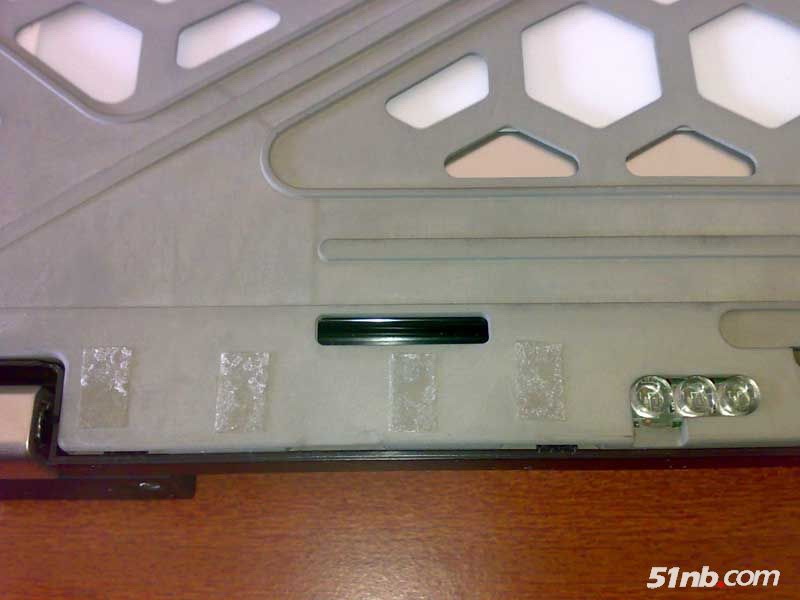

不像有个拆机评测里所说大量使用双面胶了！那都是因为以前媒体评测拆的时候，技术不高，拆不开，刚刚好掰开后面看到有些双面胶所以才说“大量的”，还说是因为大量使用双面胶才导致他们拆不开，试想，双面胶才多大的里，是他们根本没弄清楚卡扣在哪里，怎么使劲让卡扣脱离，其实也就只有后面6个小片，而且大家拆过才知道，那6个双面胶不是我们一般用的随便撕下来的，它的大小厚度都和我们一般不同，应该是IBM专用的用于贴在那个位置了，因为这个6个双面胶的位置在T61硬件手册里有明确的说明，大家只要看得懂英文，按那里说的拆，一定拆的下来，只是不要使蛮劲就好了，方法对了，不用费什么里的，而且设计很好，非常好装回去。
感谢大家的厚爱，其实我也没什么奉献精神啦，东西拆开后装回去很容易，反而觉得密合还比原来的好了，可能自己装的时候比较仔细，每个地方都合得很好，现在没有什么缝了。以后谁再说T61做工差，大量使用双面胶，顶盖中间鼓是缺陷什么的，那真是只能说明他们以讹传讹了，有些东西必须眼见为实，T61既然介绍进来了防滚架，那一定是比没有好，再说那东西亲手摸过，的确非常坚固，而且100%是金属
P.S. 还有一个地方用了双面胶，也就是那个一排指示灯上面，液晶屏下面的位置，用了2条很细的双面胶，为了是让内壳装好后，那个位置不翘起来，不进灰，而且那2条双面胶的位置在硬件手册上也有标注
暂时就这么多，完毕，嘿嘿
希望能起到抛砖引玉的效果
续：

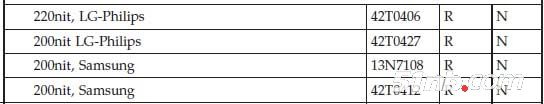

我说我觉得这块屏幕怎么比原来亮了，比原来可视角度好了，而且没有漏光什么的，也不觉得是心理作用，后来仔细差了一下，原来我电脑用的是200nit的三星屏幕，代号是13N7108，现在我用Everest Ultimate查过我的屏幕，型号是LP141WP1-TLB7，然后上网一查，这个是42T0406的，是我这个14寸WXGA+的屏幕里唯一一块220nit亮度的LG-Philips屏幕，其他的都是220nit的，而且我发觉了，LG-Philips的屏幕比三星的好，硬度也高，而且三星的我还非常容易的进过头发和灰，也不知道这个牌子的怎么样，起码用起来第一感觉就好，只是有坏点，我想坏点应该每个牌子都有吧，不是什么质量问题，大家可以对照着看，这个是T61 Hardware Maintenance Manual里的截图

图片附件: 1.jpg (2008-2-11 21:15, 65.11 KB) / 下载次数 51454
http://www.nbclub.net/discuz/attachment.php?aid=9824&k=a9b16a9c0568a4a39f66c2c464b773b3&t=1715850234&sid=W4M5vZ

图片附件: 2.jpg (2008-2-11 21:15, 45.46 KB) / 下载次数 42330
http://www.nbclub.net/discuz/attachment.php?aid=9825&k=65428d32fa3ae35da9f992aaec4e09ca&t=1715850234&sid=W4M5vZ

图片附件: 3.jpg (2008-2-11 21:15, 51.27 KB) / 下载次数 57960
http://www.nbclub.net/discuz/attachment.php?aid=9826&k=94d623e78569372a07294da86e4a851b&t=1715850234&sid=W4M5vZ

图片附件: 4.jpg (2008-2-11 21:15, 52.44 KB) / 下载次数 51325
http://www.nbclub.net/discuz/attachment.php?aid=9827&k=9935254b92d5a0585193c20bc1c24486&t=1715850234&sid=W4M5vZ

图片附件: 5.jpg (2008-2-11 21:15, 64.59 KB) / 下载次数 49931
http://www.nbclub.net/discuz/attachment.php?aid=9828&k=2c306a46800354e80c7cd61c91bf5bf1&t=1715850234&sid=W4M5vZ

图片附件: 6.jpg (2008-2-11 21:15, 67.26 KB) / 下载次数 47853
http://www.nbclub.net/discuz/attachment.php?aid=9829&k=c7d3dd31d2ca1be1308fd8bbcef06eb1&t=1715850234&sid=W4M5vZ

图片附件: 7.jpg (2008-2-11 21:15, 68.25 KB) / 下载次数 54486
http://www.nbclub.net/discuz/attachment.php?aid=9830&k=dcdc87037eb6f8d5993c0a5d499ba35d&t=1715850234&sid=W4M5vZ

图片附件: 8.jpg (2008-2-11 21:15, 70.88 KB) / 下载次数 52211
http://www.nbclub.net/discuz/attachment.php?aid=9831&k=d9eb90d0654651171ed87662ea262f12&t=1715850234&sid=W4M5vZ

图片附件: 9.jpg (2008-2-11 21:15, 80.69 KB) / 下载次数 53523
http://www.nbclub.net/discuz/attachment.php?aid=9832&k=04aa8cba408b5ca4a44c02b6c55bbf18&t=1715850234&sid=W4M5vZ

图片附件: 10.jpg (2008-2-11 21:15, 56.11 KB) / 下载次数 51490
http://www.nbclub.net/discuz/attachment.php?aid=9833&k=aac5b048860506a7ad0a0b8b42af3f01&t=1715850234&sid=W4M5vZ

图片附件: 11.jpg (2008-2-11 21:15, 68.65 KB) / 下载次数 41234
http://www.nbclub.net/discuz/attachment.php?aid=9834&k=34edf80d82788e486210c5cd597915c9&t=1715850234&sid=W4M5vZ

图片附件: 12.jpg (2008-2-11 21:15, 53.81 KB) / 下载次数 29093
http://www.nbclub.net/discuz/attachment.php?aid=9835&k=a5050792476ab27daf64a375c6cf090d&t=1715850234&sid=W4M5vZ

图片附件: 13.jpg (2008-2-11 21:15, 48.54 KB) / 下载次数 49508
http://www.nbclub.net/discuz/attachment.php?aid=9836&k=5a5459a26946b2ba98615f1d4e164190&t=1715850234&sid=W4M5vZ

图片附件: 14.jpg (2008-2-11 21:15, 57.43 KB) / 下载次数 47451
http://www.nbclub.net/discuz/attachment.php?aid=9837&k=9371a0334ef6d7397071a04f04d944c8&t=1715850234&sid=W4M5vZ

图片附件: 15.jpg (2008-2-11 21:15, 54.01 KB) / 下载次数 50968
http://www.nbclub.net/discuz/attachment.php?aid=9838&k=7141fa2a4bc2d275b381c7e5a06f069f&t=1715850234&sid=W4M5vZ

图片附件: 16.jpg (2008-2-11 21:15, 57.22 KB) / 下载次数 45925
http://www.nbclub.net/discuz/attachment.php?aid=9839&k=3d090d7d60f9691a6407dcb07d724b04&t=1715850234&sid=W4M5vZ

图片附件: 17.jpg (2008-2-11 21:15, 67.14 KB) / 下载次数 49401
http://www.nbclub.net/discuz/attachment.php?aid=9840&k=42e335b02dbdbc3e9461ed9a10f79d31&t=1715850234&sid=W4M5vZ

图片附件: 18.jpg (2008-2-11 21:15, 113.61 KB) / 下载次数 41535
http://www.nbclub.net/discuz/attachment.php?aid=9841&k=6d172c94085bb3cc070ce7adb5d1daf9&t=1715850234&sid=W4M5vZ

图片附件: 19.jpg (2008-2-11 21:15, 71.74 KB) / 下载次数 26697
http://www.nbclub.net/discuz/attachment.php?aid=9842&k=5f24be94321be4932788b2d6f356d184&t=1715850234&sid=W4M5vZ

图片附件: 20.jpg (2008-2-11 21:15, 57.97 KB) / 下载次数 49805
http://www.nbclub.net/discuz/attachment.php?aid=9843&k=9dc09a50ef2898025319f747b3e6409b&t=1715850234&sid=W4M5vZ

图片附件: 21.jpg (2008-2-11 21:15, 93.79 KB) / 下载次数 57373
http://www.nbclub.net/discuz/attachment.php?aid=9844&k=c95244d8776d6b215badd5cbe521b7e1&t=1715850234&sid=W4M5vZ

图片附件: 22.jpg (2008-2-11 21:15, 15.15 KB) / 下载次数 47970
http://www.nbclub.net/discuz/attachment.php?aid=9845&k=be1bb3d5b33b0bf710132d695698a3b5&t=1715850234&sid=W4M5vZ

作者: chengxyt 时间: 2008-2-12 16:10

SF!

BTW: 转过来的

作者: chengxyt 时间: 2008-2-12 16:15

Mitsubishi Engineering-Plastics

作者: bobwu 时间: 2008-2-12 17:21

原帖由 chengxyt 于 2008-2-12 16:10 发表
SF!

BTW: 转过来的

说过了啊。ZT过来的。

作者: chengxyt 时间: 2008-2-12 18:27

还以为"ZT=猪头"呢

作者: 刘翔LQ2 时间: 2008-2-12 22:52

一句话买IBM买对头了哦！嘿嘿

作者: jmcchj2 时间: 2008-2-14 22:34

其实我也不是对那个蜂窝结构没信心，单纯是对顶盖那层胶不满意，用指甲轻轻刮一下就有一道不可磨灭的痕迹了，所以大家不想自己的的机器变花面猫就要比较小心使用了，不过愿意花钱换壳的另说，如果是钛合金就不用那么宝贝了

作者: bobwu 时间: 2008-2-14 23:39

原帖由 jmcchj2 于 2008-2-14 22:34 发表
其实我也不是对那个蜂窝结构没信心，单纯是对顶盖那层胶不满意，用指甲轻轻刮一下就有一道不可磨灭的痕迹了，所以大家不想自己的的机器变花面猫就要比较小心使用了，不过愿意花钱换壳的另说，如果是钛合金就不用 ...

再纠正一下，IBM从来没用过钛合金的，原来T23那种的也只是一种“塑料金属”，就是含有钛合金粉末的碳纤维增强塑料。

IBM所有的机器你指甲划一下都会有划痕。你只要是用IBM的机器，你都要操心这个划痕问题。

作者: jmcchj2 时间: 2008-2-15 20:37

被说懵了，

反正就是T4 系列的顶盖感觉比较耐磨些

作者: bobwu 时间: 2008-2-15 22:54

原帖由 jmcchj2 于 2008-2-15 20:37 发表
被说懵了，反正就是T4 系列的顶盖感觉比较耐磨些

T4的是铝镁合金加碳纤维涂层。

这个顶盖缺点是如果划痕深了底色会是金属银色。

作者: qqiiluo 时间: 2008-2-16 11:02

硬件手册哪有啊?

作者: jmcchj2 时间: 2008-2-16 11:32

原帖由 qqiiluo 于 2008-2-16 11:02 发表
硬件手册哪有啊?

http://www-307.ibm.com/pc/support/site.wss/product.do?doctypeind=8&template=%2Fproductselection%2Flandingpages%2FonlinePublicationsLandingPage.vm&sitestyle=lenovo

选择自己的型号，下载Hardware Maintenance Manual ，文件是PDF

作者: qqiiluo 时间: 2008-2-16 22:15

谢谢ls.刚刚下载下来,lenovo 08年1月份才发出的.有了这个以后就可以自己拆机了.

作者: issp2008 时间: 2008-2-17 10:51

xuexi le

作者: haibaok 时间: 2008-2-24 16:31

现在的都可以拆显示屏了。。

作者: kouhezhiri 时间: 2008-8-11 21:07 标题: x61的外壳也容易有划痕吗？

x61的外壳也容易有划痕吗？

作者: jmcchj2 时间: 2011-5-14 12:12

那个屏轴有点蛋疼，已经换了两个了，哥还是很温柔的，却避免不了杯具。。。
