标题: [硬件] ThinkPad X301超频成功,直达2.13GHz ZT [打印本页]

作者: bobwu    时间: 2010-11-3 20:24     标题: ThinkPad X301超频成功,直达2.13GHz ZT

本站讯)在专门网即将迎来九周年庆典之际,今天晚上专门网论坛传来又一机型成功超频的消息:网友cefanty经过技术研究和试验,成功地将一台ThinkPad X301的SU9600从1.6GHz超频到2.13GHz,性能提升明显,并且经过稳定性测试,超频取得了圆满成功,从而使得ThinkPad X301这款即将步入历史的机型重新发出光辉。以下是原创帖:
==============================================

年后败了一台X301, U9600(1.6G), 128G SSD . 800MHZ的外频.希望能提供X301的 PLL IC 的型号.我想把外频调到1066MHZ.
谢谢大家!!

在这里先谢谢 51nb,让我得到了很多乐趣.同时得到了很多帮助,谢谢HOPE版主, 让我完成这个改造的贴子的最后编辑工作

在看了X301的原理图和拆机手册后, 注意到只要将IC U2(ICS9LPRS393B时钟发生器)的65pin和CPU断开,并将其接地就可以绕开CPU的控制实现 266MHZ 的外频.

FSC(55 pin)     FSB(65 pin)     FSA(2 pin)      cpu
0                     1                   1             166MHZ
0                     1                   0             200MHZ
0                     0                   0             266MHZ
1                     0                   0             333MHZ

进一步注意到IC 64 pin 有10 K的电阻接到GND,所以最简单的做法就是将接到65pin的电阻断开,将该电阻旋转180度,焊到64pin的接地的电阻的那个焊盘上就OK了. 实验证明
这样是完全可行的.

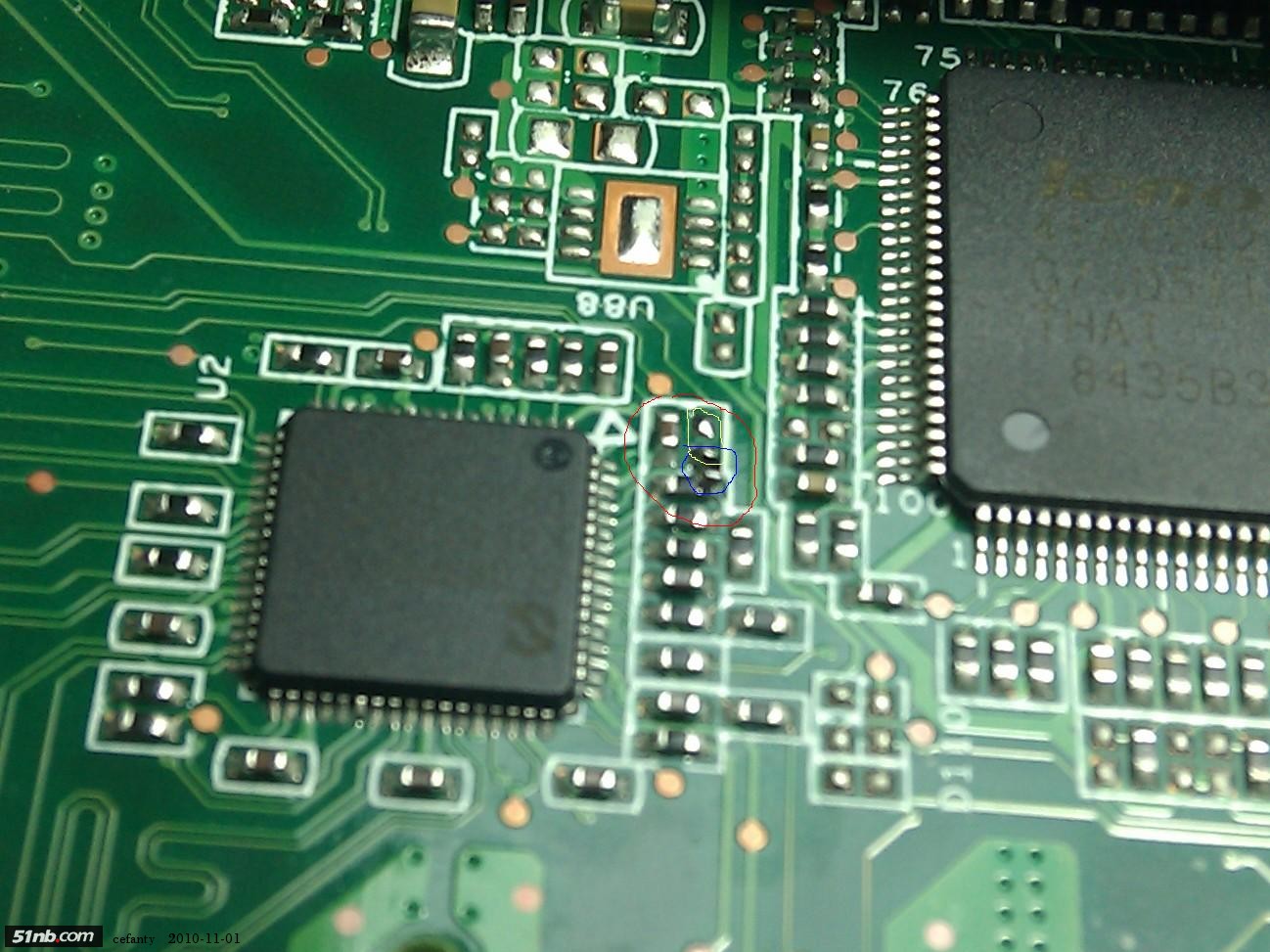

改造后的图:



注意到画红色的区域就是我们需要改造的地方.周围空间比较大.而且电阻是0402的规格.很好改造. 先将画黄色区域的电阻焊下来.旋转180度,
搭焊到蓝色区域的焊盘上. 就OK了,不放心就用外用表测量串联后搭焊的两个电阻值是否是12.2K.

剩下的事情就是装机了.

为了让CPU达到凉快的目的建议使用rmclock针对不同的频率设定合适的电压.实际测试发现SU9600很适合超频的.

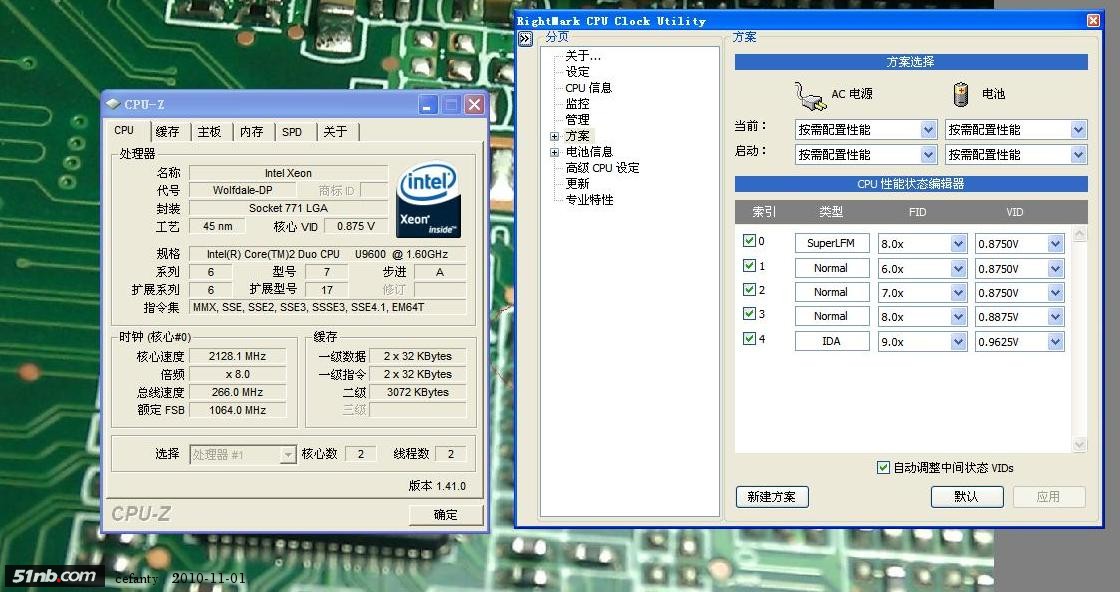

我的稳定的频率电压对照表和CPUZ测试的图片:

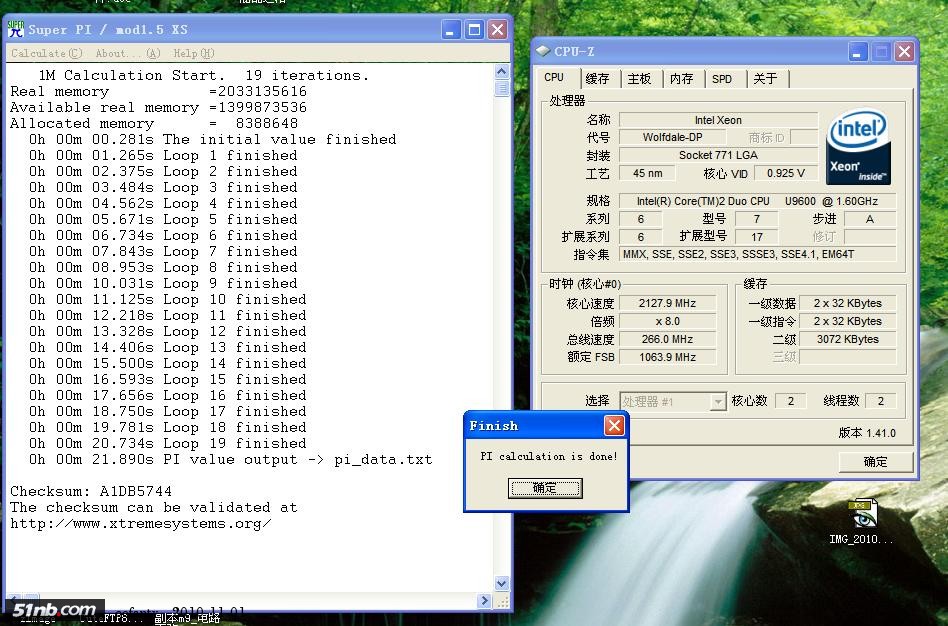

接下来是我在2.13G测试super II 的测试截图 :

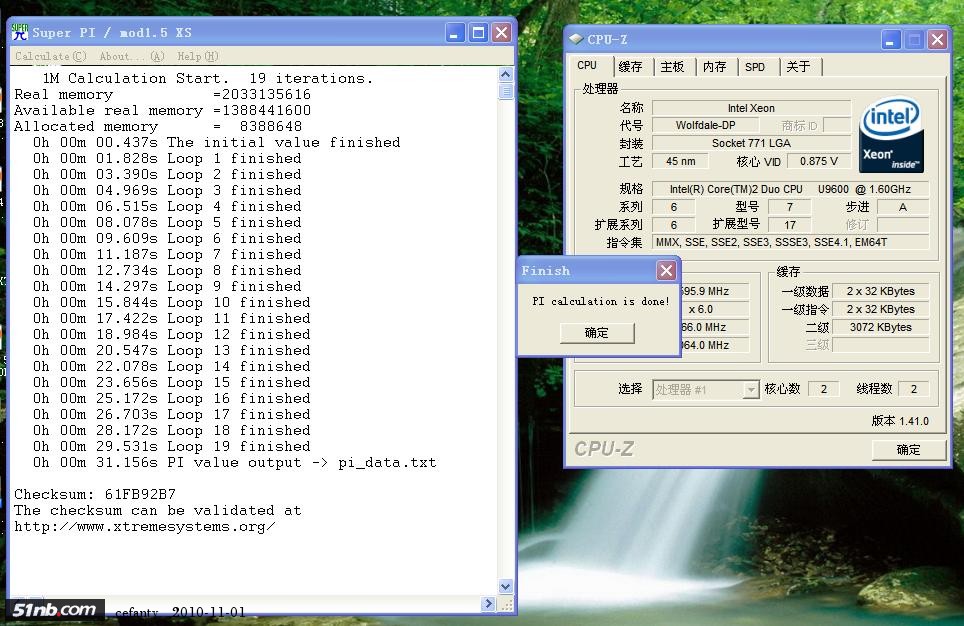

默认在1.6G频率的 super II 的测试截图:



从测试成绩看已经迈入主流CPU的行列了.性能正如其主频和外频的提升的幅度一致, 大约为30%

全部测试稳定后特意测试了显卡是否稳定.(因为之前超频X61到266MHZ外频时,玩魔兽游戏会异常退出)
重新安装很久没有玩的魔兽争霸.发现完全没有问题.至此X301改造超频实验,完美结束

最后祝大家超好X301.....
讨论连接:超频X301

图片附件: 1.jpg (2010-11-3 20:24, 237.76 KB) / 下载次数 375
http://www.nbclub.net/discuz/attachment.php?aid=12691&k=8cfa671185af7557f90c29719e888e24&t=1539916759&sid=Xsx88h



图片附件: 2.jpg (2010-11-3 20:24, 168.86 KB) / 下载次数 382
http://www.nbclub.net/discuz/attachment.php?aid=12692&k=5332fd56327f6ab94d4c072ebaacd264&t=1539916759&sid=Xsx88h



图片附件: 3.jpg (2010-11-3 20:24, 187.37 KB) / 下载次数 325
http://www.nbclub.net/discuz/attachment.php?aid=12693&k=5809d59c5336cbcf06bcd095566a9ba1&t=1539916759&sid=Xsx88h



图片附件: 4.jpg (2010-11-3 20:24, 192.22 KB) / 下载次数 341
http://www.nbclub.net/discuz/attachment.php?aid=12694&k=0c38b3f782b026f8d464bc1bdfa0950c&t=1539916759&sid=Xsx88h


作者: chengxyt    时间: 2010-11-4 00:13

SF!
作者: fyddt    时间: 2010-11-4 13:02

会爆炸吗
作者: dreamway    时间: 2011-4-5 17:08

不知道散热跟得上不。
